Masterplan für haustechnische Sanierung


Mit der heute verfügbaren Geschossfläche von über 280’000 Quadratmetern und einer stattlichen Anzahl an Nutz- und Zweckbauten verfügt das Berner Inselspital über eine grosse Anzahl an Automationsanlagen, die gepflegt und weiterentwickelt werden müssen. Im Zuge eines Masterplans zum Ausbau und der Sanierung von Liegenschaften, werden viele Gebäude auf dem Areal bis 2025 einem Sanierungsplan unterzogen.

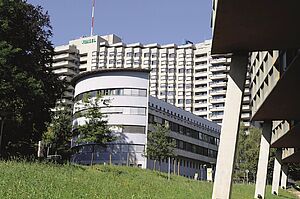

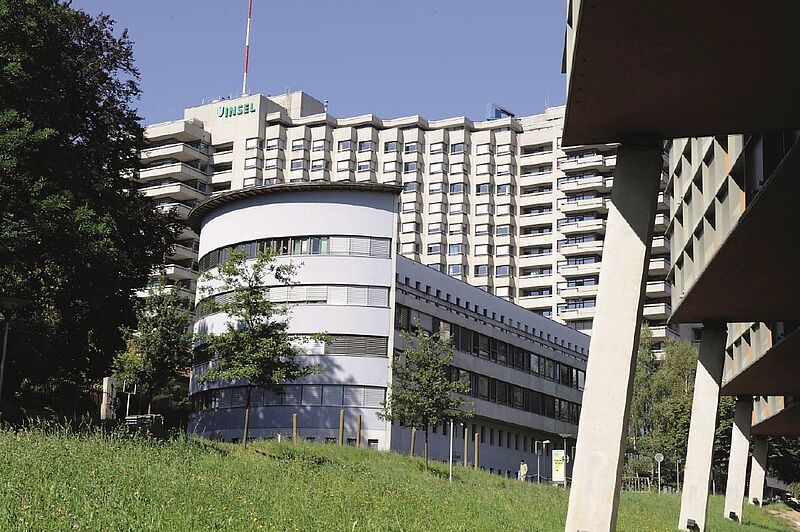

Zu diesem Zweck wurden die Belüftungsanlagen im Maurice E. Müller Haus (MEM), der Forschungsabteilung für Herz- und Gefässchirurgie, einer funktionalen und energetischen Erneuerung unterzogen. Neben der wesentlich besseren Anlageneffizienz legte das Inselspital besonderen Wert auf kostenwirksame Eigenschaften im Lebenszyklus von Automationskomponenten. Beides sind wichtige Elemente zur Minimierung von Betriebskosten der Gebäude-Infrastruktur.

Modernisierung von Automation und Schaltschrank
Die Zu- und Abluftanlagen wurden bisher separat gesteuert und mittels Zustandssignale potentialfreier Kontakte betrieben. Nach der Modernisierung der Zuluftanlagen im Jahr 2007 erfolgte nun auch die Revision der Abluftanlagen. Die Umbaumassnahmen sahen vor, beide zusammengehörende Anlagenteile kommunikativ miteinander zu verknüpfen und funktionell aufeinander abzustimmen.

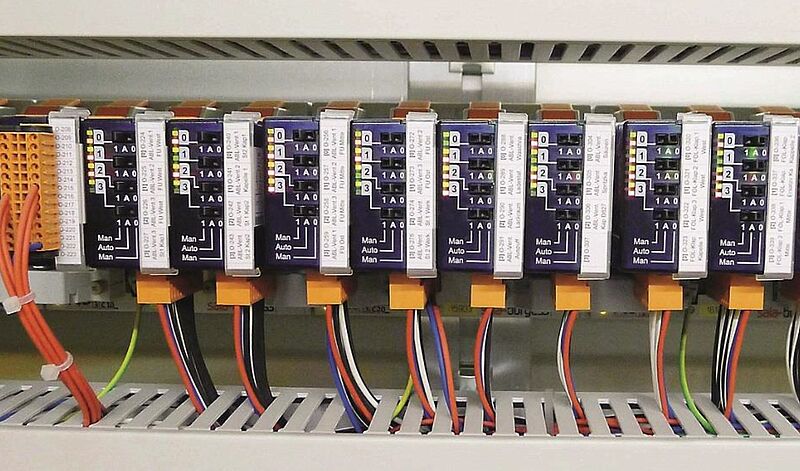

Die neue moderne SPS Steuerung PCD3.M5340 aus dem Hause Saia Burgess Controls übernimmt die komplette Regelung, Steuerung im Bedarfs- und Sicherheitsrelevanten Anlagenbetrieb. Die Kommunikation zwischen Zu- und Abluft-Zentrale erfolgt über das objektorientierte und herstellerneutrale BACnet/IP-Protokoll und erfüllt damit die Anforderungen für Interoparabilität nach DIN ISO EN 16484-5. Ein grafisches 10.4» Touchscreen Panel übernimmt die Darstellung aktueller Prozesse und Zustände. Das webfähige Grafikdisplay ist als lokale Bedienung gerade im Service- und Wartungsfall ein wichtiges und zeitsparendes Element.

Nachhaltigkeit in Automation
In Sachen Optimierung der Lebenszykluskosten beschreitet der Betreiber ähnlich neue Wege wie damals Maurce E. Müller als Pionier und Visionär in der modernen Orthopädie und Unfallchirurgie. Passend zu diesem geschichtsträchtigen Hintergrund hat sich der Betreiber entschieden, ebenfalls neue Wege zu gehen und Automationsanlagen einer Nachhaltigkeitsprüfung zu unterziehen. Mit dieser noch jungen aber wertvollen Prüfung wird bewertet, wie «ausbaufähig» und «unterhaltsneutral» eine Automation umgesetzt wird.

Die Prüfung mit Namen POM (Peace of Mind) wird seit 2009 vom iHomLab als Teil der Hochschule für Technik und Architektur Luzern angeboten. Geschätzt wird die Prüfung für herstellerneutrale Schaltschrankautomation insbesondere von grossen Bauherren und Betreibern. Immerhin wird damit bewertet, wie sich Automation als Kostenfaktor in einer immer wichtigeren Technologie für Energieeffizienz und Anlagensuffizienz entwickeln kann.

Das Berner Inselspital ist mit rund 7800 Mitarbeitern sowie jährlich ca. 40’000 stationären und 10’000 ambulanten Patienten ein Kompetenz- und Hochtechnologiezentrum mit internationaler Ausstrahlung.

Nachhaltigkeitsprüfung POM bewertet
Mit geprüfter Schaltschrank-Automation will das Berner Inselspital im Maurce E. Müller Haus ihre technischen Einrichtungen bewertbar und damit kalkulierbar machen. Als Initiant und Förderer nachhaltiger Automation durfte Denys Aeberhardt, Projektleiter für Gebäudetechnik im Inselspital, das symbolische Zertifikat am 4. Dezember 2014 in Empfang nehmen. Die Auszeichnung erfolgte durch Rolf Nussbaumer, Verkauf und Marketing des Systemlieferanten Saia-Burgess Controls AG. Mit dem klaren Ziel Betriebskosten zu senken, wurde bereits während der Planung auf wichtige Einzelheiten nachhaltiger Automation geachtet. Das Peace of Mind Label verspricht bereits ab der Planungsphase, dass die Schaltschrank-Automation ausbaufähig und über mindestens eine Hardwaregeneration hinaus softwarekompatibel bleibt.

Bei frühzeitiger Berücksichtigung bleibt der Einfluss auf die Projekt-Gestehungskosten marginal oder gar inexistent. Es sind dies Eigenschaften für erweiterbaren Systemausbau, Kommunikationsfähigkeit, Kompatibilitäten und Bedienungsflexibilität – wenige Kriterien mit grosser Wirkung. Für Betreiber mit Flexibilitätsanspruch wie dem Inselspital sind dies genügend Gründe, ihre Automations-Infrastruktur auf deren Nachhaltigkeit prüfen und bewerten zu lassen.

Die Planung der Anlage im MEM-Gebäude erfolgte durch die Firma Toneatti Engineering AG und die Umsetzung inklusive Schaltschrankfertigung durch den Saia PCD Systemintegrator IReL AG, Hünenberg. Der erste Schritt für optimierte Betriebskosten ist getan. Das Berner Inselspital hat die höchst mögliche Bewertungsstufe «Gold» erreicht. Dabei handelt es sich um die Bestätigung für den Betreiber, dass Ausbauwünsche in Zukunft möglich sind und Kosten gering bleiben.

Rolf Nussbaumer, Verkauf- und Marketing Manager Schweiz Saia Burgess Controls (sbc), www.saia-pcd.com
