Forschende der ETH Zürich haben einen Fotolack entwickelt, aus dem sich winzige farbige OLED-Pixel herstellen lassen. Wie die Hochschule mitteilt, handelt es sich um verschiedenfarbige Leuchtpolymere, die zugleich die Funktion eines Fotolacks übernehmen und den chemisch anspruchsvollen Bedingungen der Fotolithografie standhalten.
Bei diesem in der Halbleiterindustrie etablierten Verfahren werden Materialien mit UV-Licht belichtet, um feine geometrische Strukturen zu erzeugen. Bisher waren organische Leuchtmaterialien laut ETH Zürich mit solchen Verfahren nur eingeschränkt kompatibel: Lösungsmittel und weitere eingesetzte Chemikalien konnten die organischen Moleküle angreifen und zersetzen.
Schutz für den Leuchtkern

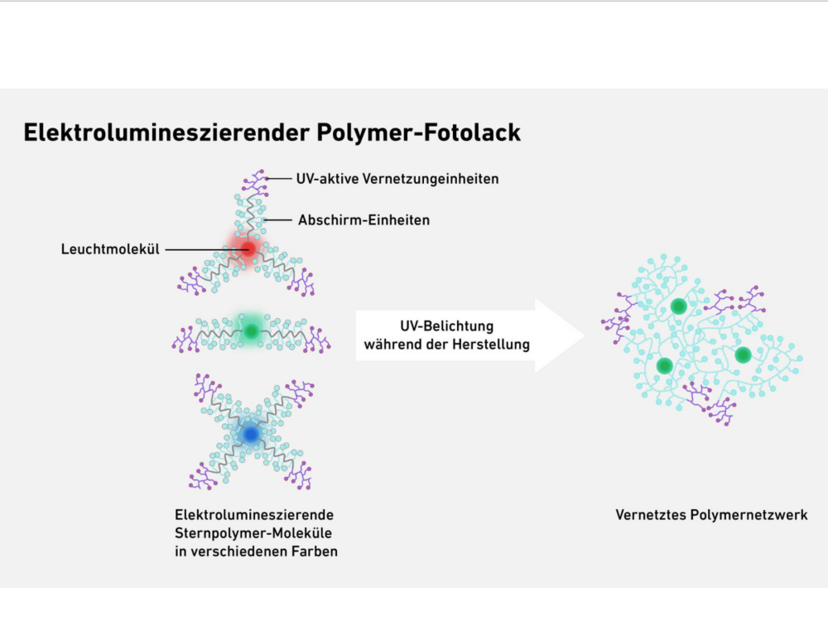

Die Forschenden entwickelten Molekülkomplexe nach einem Kern-Schale-Prinzip. Im Innern befindet sich das farbig leuchtende Molekül. Sternförmig angeordnete Arme umgeben diesen Kern; ihre äusseren Enden reagieren auf UV-Licht und vernetzen sich bei der Belichtung mit anderen Molekülkomplexen. Dadurch wird das Material an den belichteten Stellen unlöslich und für die Fotolithografie nutzbar.
«Wir trennen die beiden Funktionen räumlich», erklärt ETH-Professor Chih-Jen Shih. «Das lichtemittierende Molekül sitzt geschützt im Innern, die reaktiven Vernetzungsgruppen aussen. So kann der Fotolack während der Lithografie reagieren, ohne den Leuchtkern stark zu schädigen.»
Die Forschung wurde von Yinyin Bao, heute Professor an der Universität Helsinki, gemeinsam mit Shih geleitet. Die Ergebnisse erschienen am 16. September 2026 in der Fachzeitschrift «Nature».
Testbilder mit hoher Auflösung

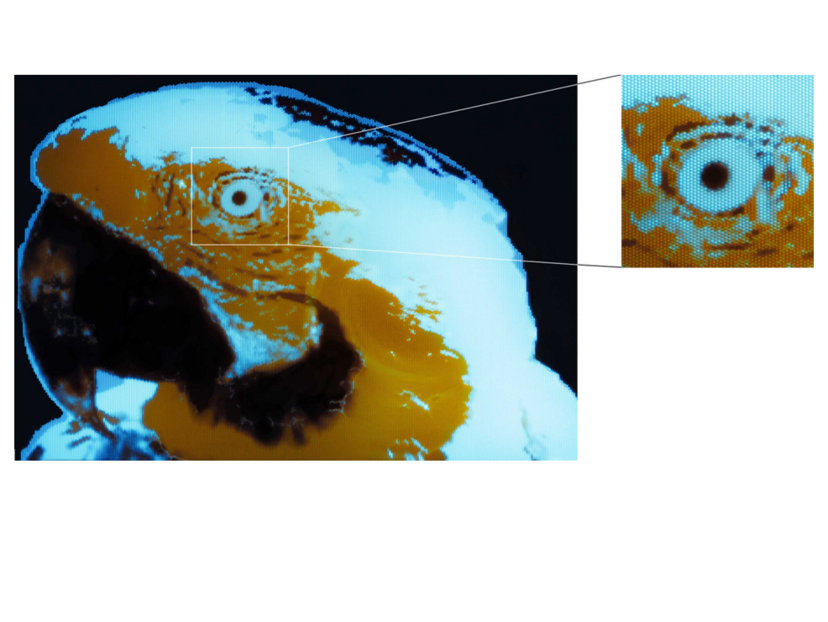

Die Präzision des Verfahrens zeigten die Forschenden mit einem mehrfarbigen Fluoreszenzbild eines Aras. Das Testbild misst 300 mal 430 Mikrometer und besteht aus 250 mal 350 Pixeln. Gemäss ETH Zürich handelt es sich um das bisher höchstaufgelöste mehrfarbige Bild aus Fluoreszenzfarben, das mittels Fotolithografie hergestellt wurde. Die Pixel werden dabei noch nicht elektrisch betrieben, sondern von aussen mit Licht zur Fluoreszenz angeregt.
Ein weiteres Testobjekt war ein elektrisch betriebenes ETH-Logo mit einer Grösse von 1 mal 2.4 Millimetern. Es entstand in Zusammenarbeit mit der Forschungsgruppe von Hua Wang, Professor für Elektronik an der ETH Zürich.
Anwendungen in Forschung und Medizintechnik
Als mögliche Anwendungen nennt die ETH Zürich besonders kleine und scharfe Bildschirme, etwa für Augmented-Reality-Brillen oder elektronische Kamerasucher. Zudem könnten die OLEDs als sehr kleine, präzise steuerbare Lichtquellen für Medizintechnik, Mikroskopie, Sensoren sowie biologische und neurowissenschaftliche Forschungsgeräte genutzt werden.
«Wir können damit Licht kleinräumig und hochpräzise an der Stelle erzeugen, an der es gebraucht wird», sagt Shih. Für einen funktionsfähigen Bildschirm müsse jedoch zusätzlich eine Elektronik entwickelt werden, mit der sich die einzelnen Bildpunkte unabhängig voneinander ansteuern lassen.
Literatur
Lo SW, Shivarudraiah SB, Lin ZH, Helbling P, Song L, Wang J, Nouman M, Jiang F, Stemmler G, Carretta DM, Chen MN, Zhu J, Kumar S, Wang H, Christofferson AJ, Bao Y, Shih CJ: Electroluminescent photoresists extending lithographic scaling to OLEDs. Nature, 16. September 2026, DOI: 0.1038/s41586-026-11042-0
